型號：YT-DL9

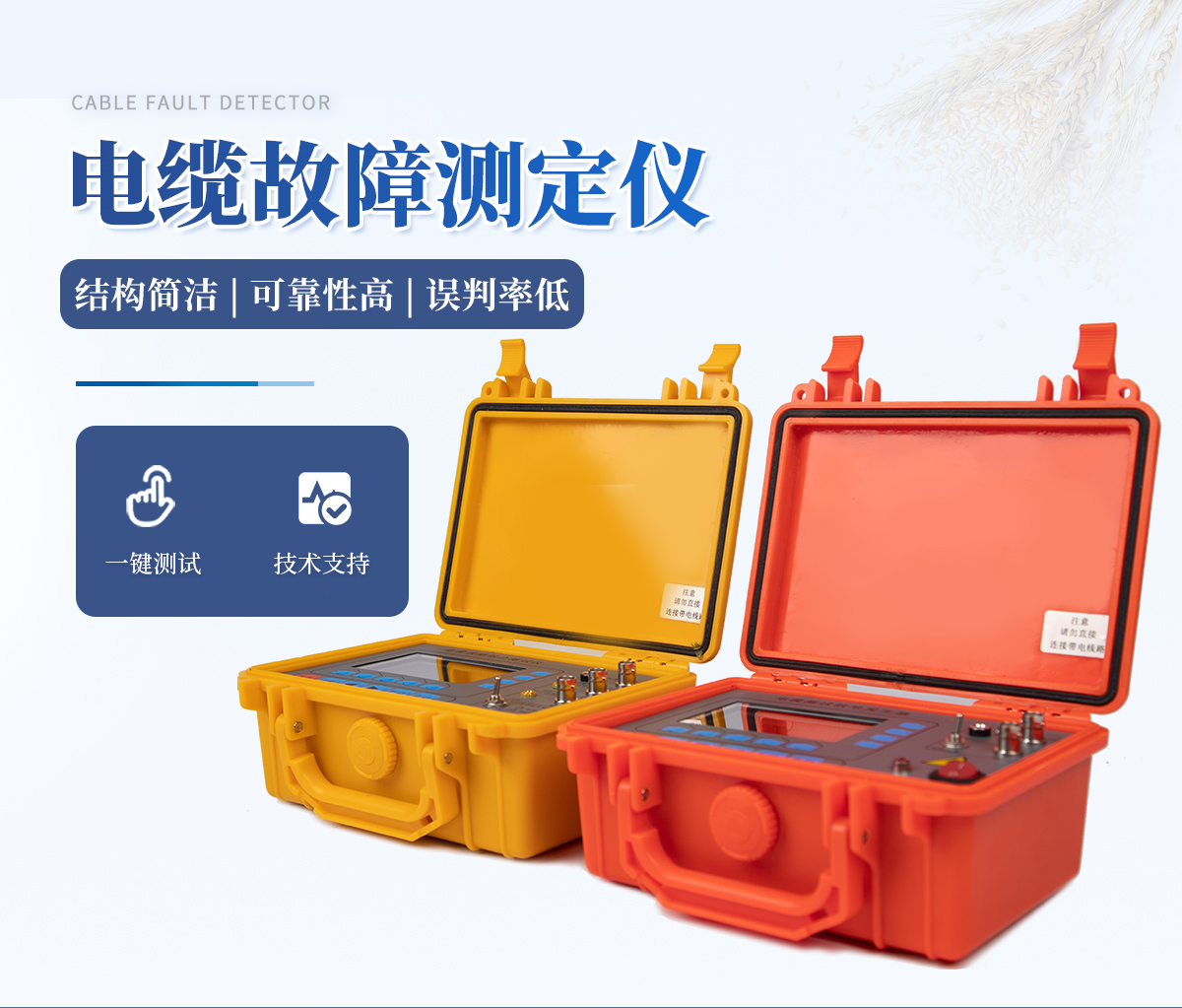

電纜故障測試儀 YT-DL9 概述： 本測試儀主要用于10KV等級（可拓展至50kv）以?xún)鹊母叩蛪旱芈耠娏﹄娎|的斷線、短路、對地漏電故障( 對地絕緣電阻在0.5兆歐以?xún)?的定位及地埋電纜深度、路徑走向的探···
TEL:133-7109-8225
在線咨詢
技術支持
云唐科技
一鍵獲取報價單 微信掃碼添加技術工程師133 7109 8225
關閉詳情介紹
圖文介紹
相關案例
相關資料
相關視頻
功能概述：
本測試儀主要用于10KV等級（可拓展至50kv）以?xún)鹊母叩蛪旱芈耠娏﹄娎|的斷線、短路、對地漏電故障( 對地絕緣電阻在0.5兆歐以?xún)?的定位及地埋電纜深度、路徑走向的探測。
適用于路燈電纜維護、農田水澆地電纜故障查修、小區物業及園林綠化帶地埋鎧甲鐵皮電力電纜、野外動力電纜、高速公路、廠礦企業、鐵塔通信基站直埋供電電纜故障排查等行業。
本儀器采用**的集成電路技術、前沿的計算方法、電路結構簡潔、可靠性高、誤判率低的特點。
三通道設計：
| 1、長度測試:斷電狀態下可以直接測試電纜的斷線、短路故障距離長度。 | 2、斷電狀態下配合信號發生器定位直埋電纜對地漏電位置，測地埋電纜路徑走向及深度。 | 3、全頻段通道:通電狀態下使用探桿測試直埋低壓電纜對地輕微漏電故障位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。 |
技術參數：

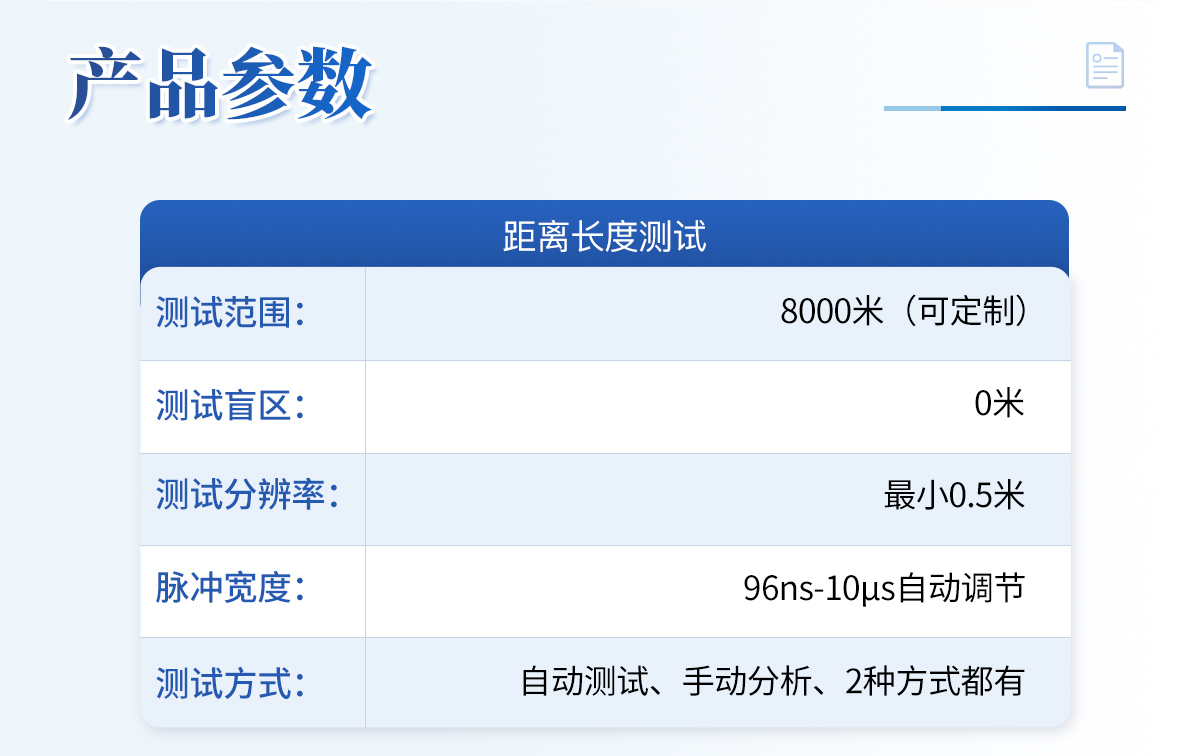

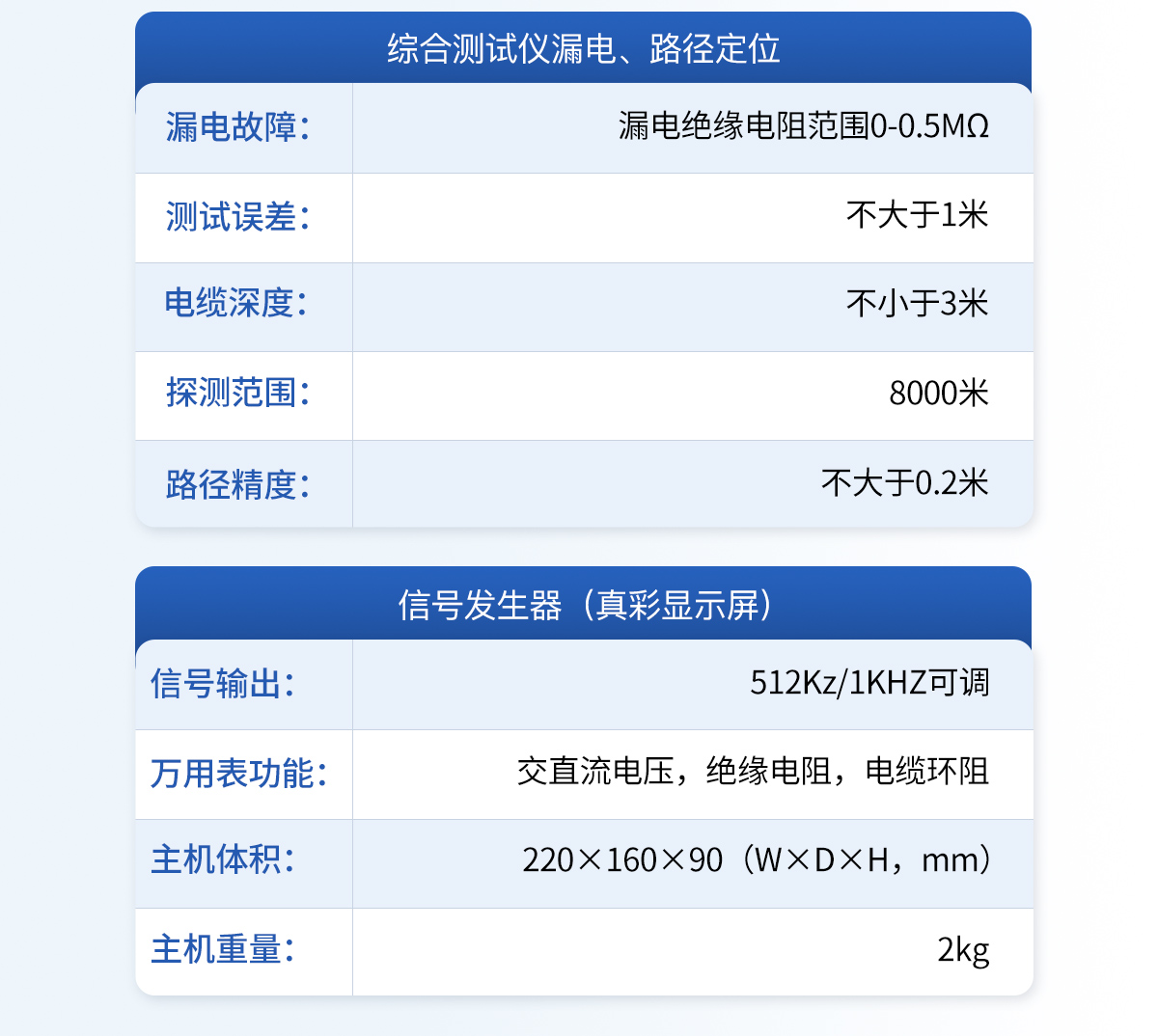

| 綜合測試儀距離長度測試: | 測試范圍: 8000米(可定制) | 測試盲區: 0米 | 測試分辨率:*小0.5米 | 脈沖寬度: 96ns-10μs自動調節 | 測試方式:自動測試、手動分析，2種方式都有 | 綜合測試儀漏電、路徑定位: | 漏電故障:漏電絕緣電阻范圍0-0.5MΩ | 測試誤差:不大于1米 | 電纜深度:不小于3米 | 探測范圍: 8000米 | 路徑精度:不大于0.2米. | 信號發生器(真彩顯示屏) ： | 信號輸出:1KHZ可調 | 萬用表功能:交直流電壓、絕緣電阻、電纜環阻 | 主機體積: 220*1 60*90 (W*D*H, mm) | 主機重量: 2kg | 工作原理：儀器工作原理圖如下: |

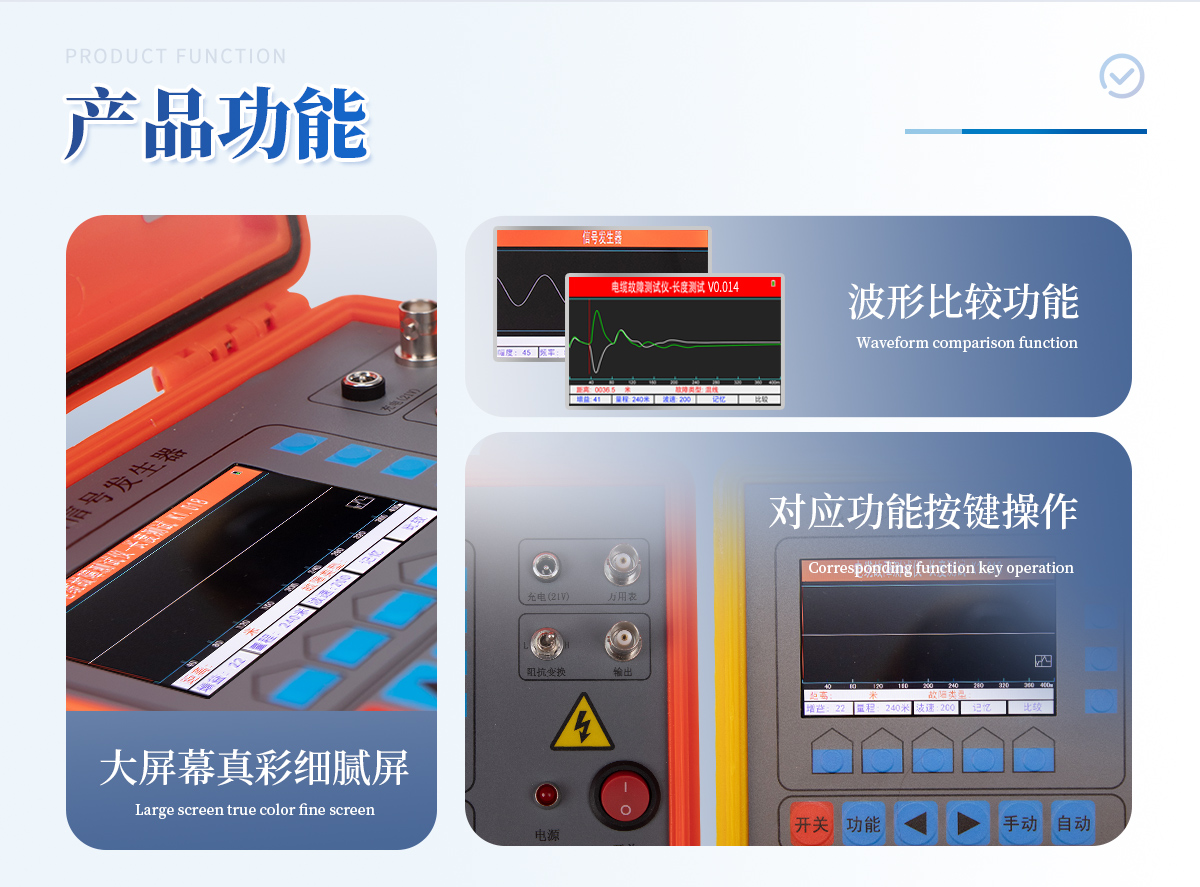

產品特點：
| 1.480*800大屏幕真彩手機細膩屏在陽光下也能清晰可辨。 | 2.自帶數據接口，支持客戶遠程升級。 | 3.采用ARM CPU配合FPGA技術，可快速準確判斷故障波形。 | 4.波形比較功能，特別適用于線路某點氧化造成后端電壓 | 低故障的測試定位。 | 5.簡潔的對應功能按鍵易學易會(huì )直觀方便。 | 6.高能量鋰電池，使用時間可達6-8小時。 | 7.信號器自帶萬用表功能方便測試電壓電阻及絕緣。 |

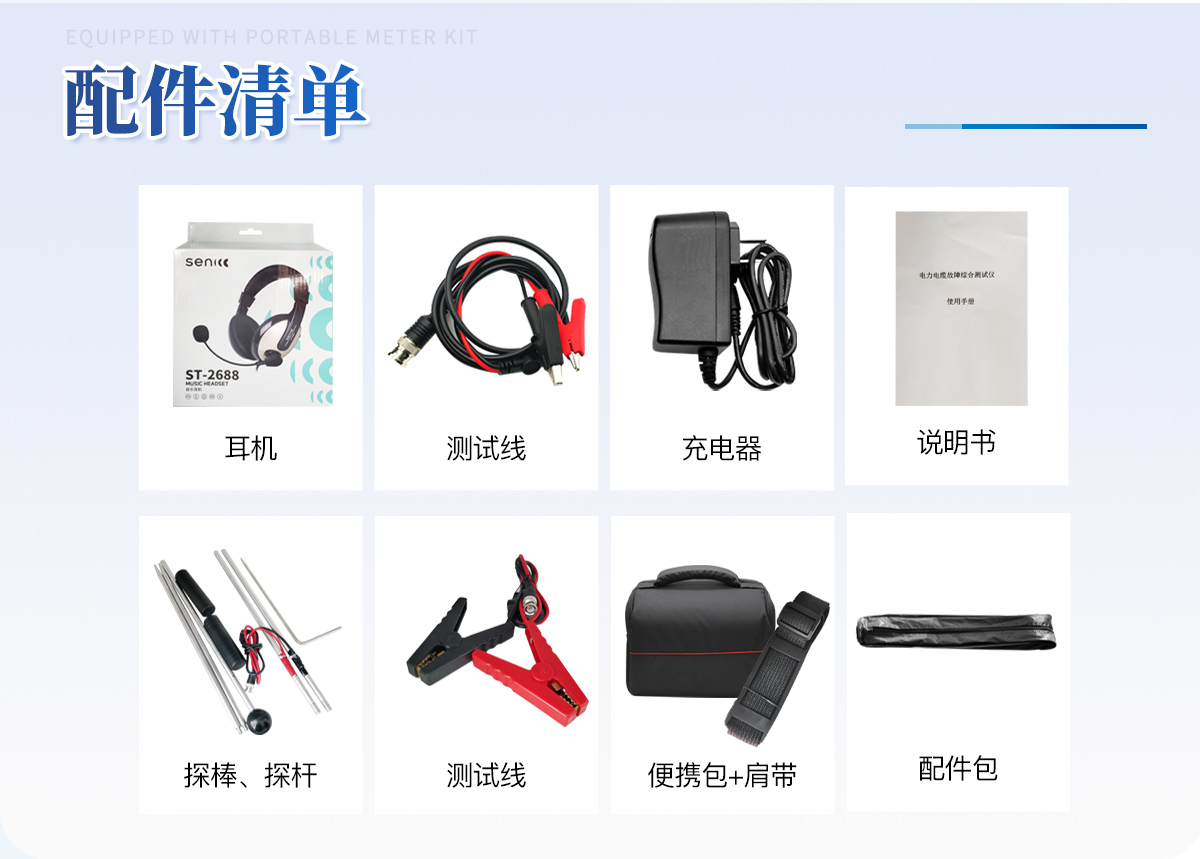

標準配置：
| 測試儀主機........... 1臺 | 信號發生器........... 1臺 | 測試耳機.............. 1個 | 專用充電器........... 2個 | 路徑探頭...............1付 | 漏電探桿.............. 1付 | 長度測試線(信號器連接線..與長度測試通用)......1條 | 接地釬.................. 1個 | 儀器包.................. 2個 | 說明書.................. 1個 | 合格證保修卡.........1組 |
